Подушки вальца Hamm 3414 и артикул 324353: как не перепутать и не переплатить

Опубликовано: 16.07.2026

Каждый, кто хоть раз занимался ремонтом дорожной техники, знает эту ситуацию: каток стоит, бригада простаивает, а нужной детали нет. Либо она есть, но приехала не та. С подушками вальцов Hamm такая история случается сплошь и рядом — кажущаяся простота детали обманчива, а путаница в артикулах стоит дорого.

Отдельно удобно открыть раздел Hamm в каталоге ВМИГ: там проще сверить артикул, посадочные размеры и применяемость детали перед заказом.

Почему подушки вальца — не та деталь, которую можно взять наугад

Подушка вальца — это резинометаллический узел, который гасит вибрацию между барабаном и рамой. Звучит просто, но в реальности она работает в условиях, которые мало с чем сравнимы: постоянные удары, вес машины в несколько тонн, агрессивная среда — пыль, битум, масло, перепады температур. Резина здесь не просто «чтобы не трясло». Она держит геометрию, распределяет нагрузку и защищает раму от усталостных разрушений.

Поставить деталь другого размера — значит либо не получить нужной амортизации (подушка будет «заканчиваться» раньше, чем нужно), либо вообще не суметь её установить — отверстия не совпадут, посадочные места не станут.

Артикул Hamm 324353 — что за номер и к чему он относится

Номер 324353 в каталоге Hamm обозначает конкретную позицию — резинометаллическую подушку с заданными характеристиками. У неё есть жёсткость, определённая формулой резиновой смеси, конкретные диаметры посадочных отверстий и высота в свободном состоянии.

Проблема в том, что один и тот же номер может фигурировать в разных документах по-разному. В оригинальном каталоге он записан как 324353. В поставщеских таблицах — с приставками, суффиксами, пробелами. Иногда к нему добавляют индекс ревизии, иногда — нет. Человек видит «324353-01» и думает, что это другая деталь. На самом деле — та же, просто другая редакция чертежа.

Отсюда первое практическое правило: при поиске по номеру отбрасывайте всё лишнее после основного семизначного кода и сверяйтесь с оригинальным каталогом. Если сомневаетесь — сравните не номера, а размеры.

Подушки вальца Hamm 3414 — в чём специфика

Hamm 3414 — это серия компактных вальцов, которые массово работают на городских объектах, тротуарах, небольших площадках. Машина лёгкая, манёвренная, но вибрация от неё передаётся на раму ничуть не меньше, чем от тяжёлого катка — просто частоты другие.

Подушки для 3414 отличаются от аналогов для более тяжёлых моделей. У них другая высота, другой диаметр резинового массива и, что критично, другая твёрдость резины. Если поставить деталь от старшего брата — она будет слишком жёсткой, вибрация пойдёт в раму, сварные швы начнут трескаться. Если от младшего — подушка будет проминаться под нагрузкой, барабан потеряет рабочий угол, уплотнение станет неравномерным.

Как правильно сверять артикул и размеры — пошагово

Никогда не доверяйте только номеру. Даже если продавец клянётся, что 324353 — это именно то, что нужно вашему 3414. Сверяйте по факту.

• Снимите старую подушку. Не пытайтесь измерить её на машине — доступ плохой, погрешность будет огромной.

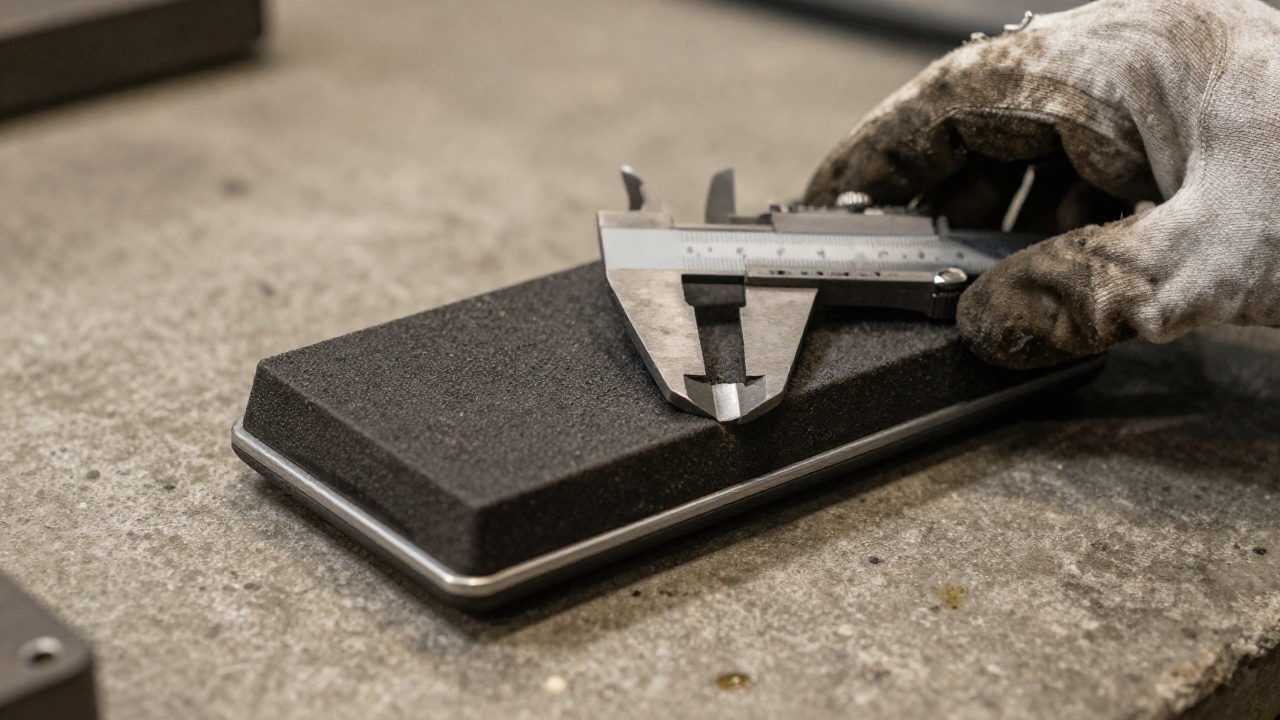

• Замерьте высоту в свободном состоянии. Не под нагрузкой, не в сжатом виде. Положите на ровную поверхность и измерьте штангенциркулем.
• Замерьте диаметр центрального отверстия. Здесь допустимая погрешность — доли миллиметра. Если отверстие 30,2 мм, а у новой детали 30,0 — она не встанет без доработки.
• Замерьте наружный диаметр резиновой части. Он определяет, поместится ли подушка в посадочное место корпуса.

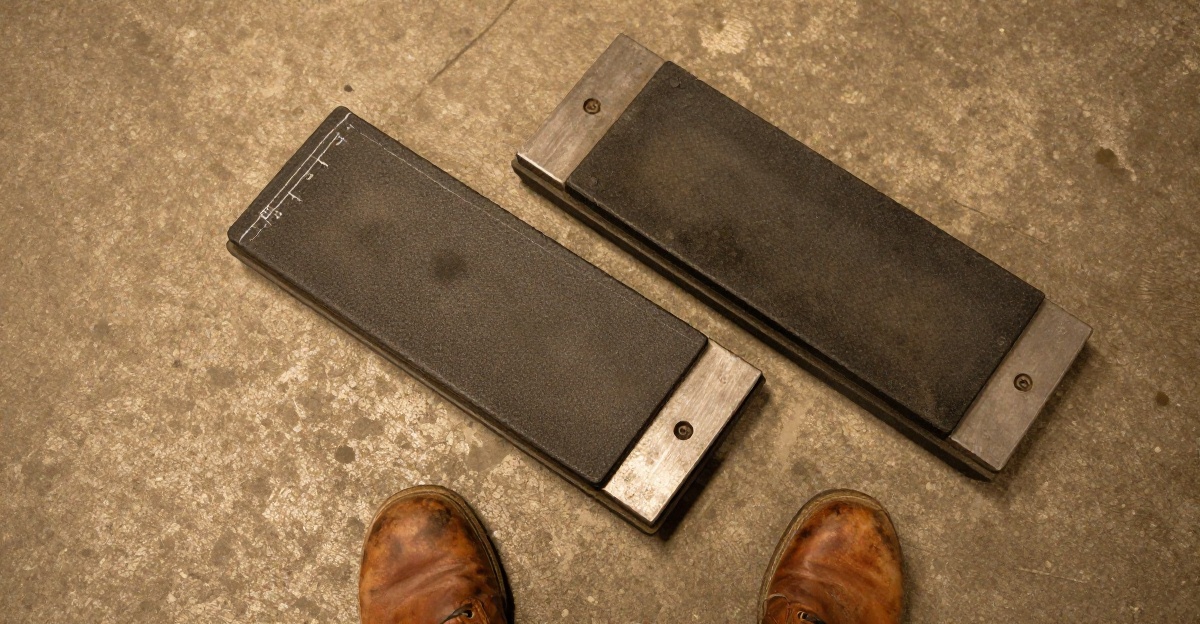

• Проверьте расположение металлических втулок. На некоторых модификациях они смещены относительно центра. Это легко не заметить, если не сравнивать старую и новую деталь рядом.
• Сверьте номер на корпусе подушки. Оригинальные детали часто имеют отлитый или выбитый номер прямо на резине или металлической закладной.

Если хотя бы один параметр не совпадает — деталь не ваша. Никакие уговоры продавца про «аналог с улучшенными характеристиками» здесь не работают. Улучшенные характеристики у подушки вальца — это когда она точно такая же, как оригинал.

Таблица контрольных параметров для подушек серии 3414

Параметр Что измерять Допустимая погрешность Высота свободная От нижней до верхней металлической поверхности ±0,5 мм Диаметр центрального отверстия Внутренний диаметр втулки ±0,1 мм Наружный диаметр Максимальный диаметр резиновой части ±0,5 мм Твёрдость резины По Шору А (если есть прибор) ±3 единицы

Где чаще всего ошибаются

Первая ловушка — доверие шасси, а не модели вальца. Hamm 3414 ставился на разные шасси, и иногда владельцы ищут запчасть по номеру шасси, а не по номеру катка. Это путь в никуда, потому что виброузлы — это именно комплектация вальца.

Вторая — покупка «по фотографии». На фото две подушки выглядят одинаково. Разница в диаметре отверстия на полмиллиметра глазом не уловится. А на машине — не встанет.

Третья — экономия на количестве. Подушки меняются парами или четвёрками. Если одна вышла из строя, вторая уже работала на пределе. Заменить только одну — значит через месяц разбирать узел снова. Некоторые так и делают, но это ложная экономия: двойная оплата за работу механизатора и простой техники.

Что делать, если нужного номера нет в наличии

Ситуация, когда 324353 отсутствует у всех поставщиков подряд — не редкость. Сезонный пик, перебои на складах, дисконтинуация позиции. В таком случае имеет смысл искать не по номеру, а по размерам. Многие производители аналогов маркируют свою продукцию собственными артикулами, но физически деталь может полностью совпадать.

Главное — не поддаваться на уговоры взять «ближайший размер». Ближайший размер в подушках вальца — это как почти подходящий ключ: либо не вкрутится, либо сорвёт грани.

Если поставщик не может назвать точные размеры детали и ссылается только на номер — это повод насторожиться. Честный продавец всегда предоставит чертёж или таблицу размеров.

Несколько слов про качество резины

Даже при точном совпадении размеров резина может быть разной. Оригинальные подушки Hamm используют смесь, которая сохраняет эластичность при минусовых температурах и не размягчается при плюс сорока. Дешёвые аналоги часто ведут себя иначе: на холоде дубеют и трескаются, в жару — вспучиваются и теряют форму.

Проверить качество до установки визуально сложно. Но есть косвенные признаки. Слишком гладкая, глянцевая поверхность резины — тревожный сигнал. У нормальной виброизоляции поверхность слегка матовая, иногда с мелкой фактурой от формовки. Резкий химический запах тоже говорит о низком качестве сырья — хорошая резина пахнет слабо и специфично, а не как дешёвый коврик.

Итог без шаблонных фраз

Артикул Hamm 324353 и подушки вальца Hamm 3414 — это конкретная деталь с конкретными размерами. Никакой магии, но и никакой снисходительной логики: не подошла — не встала. Проверяйте высоту, диаметры, твёрдость и расположение втулок. Сверяйте номер на корпусе старой детали с тем, что указан в каталоге. Не экономьте на парной замене. И если продавец не может назвать размеры — идите к другому.
